色诱惑我国产精品_亚洲熟女多毛露脸视频_婷婷五月精品中文字幕_欧美日韩电影综合_靠逼免费软件_国产偷伦视频片在线观看_中文字幕人成人乱码亚洲小说_无码专区偷拍区日韩区_岛国毛片久久69_1688黄页大全免费

昆山市邦程特殊鋼有限公司

即刻溝通

18051854349

DSS VIDEO

MORE+

  • 1932年創(chuàng)建

  • 30余種系列

  • 60出口超過(guò)60個(gè)國(guó)家

  • 品牌歐美品牌高度認(rèn)可

產(chǎn)品中心

-烏 克 蘭 DSS 粉 末 鋼-

  • 傳統(tǒng)高速鋼

  • PK

  • 粉末高速鋼

  • 用大型電弧爐熔煉，經(jīng)過(guò)除氣除渣(二次精煉)過(guò)程，倒入坩鍋，澆鑄入模，冷卻成合金鋼錠，軋制成材。

  • 工藝

  • 用較小熔爐，經(jīng)二次精煉，熔煉出成份穩(wěn)定的鋼水，經(jīng)由細(xì)澆孔流出，吹高壓氮?dú)忪F化，急冷成微細(xì)鋼粒粉末，經(jīng)嚴(yán)格篩粉，封裝入罐，抽真空，完成氣密，再經(jīng)過(guò)HIP燒結(jié)衡壓處理，軋制成材。

  • 傳統(tǒng)高速鋼易產(chǎn)生直絲及橫絲，以及網(wǎng)狀組織和水紋組織，有明顯的方向性。

  • 方向性

  • 粉末高速鋼經(jīng)由極細(xì)的鋼粒加壓燒結(jié)而成，所以各個(gè)點(diǎn)的壓縮強(qiáng)度、沖擊值，抗折力、韌性都相同。

  • 傳統(tǒng)高速鋼因在制成合金鋼錠時(shí)碳化物太早析出，造成結(jié)晶顆粒粗大化，大小不均勻。

  • 結(jié)晶顆粒

  • 粉末高速鋼經(jīng)由HIP燒結(jié)，內(nèi)部組織細(xì)致均勻。

  • 以同系高速鋼為例，傳統(tǒng)高速鋼(JIS： SKH-9；AISI： M2)熱處理后硬度為HRC： 62-64度。

  • 熱處理硬度

  • 粉末高速鋼P(yáng)M23（ASP23）熱處理后硬度值可達(dá)到HRC：64-67度。

  • 傳統(tǒng)高速鋼因有方向性，熱處理后尺寸長(zhǎng)大不一致，甚至有些地方尺寸會(huì)縮小，變形量大。

  • 熱處理變形

  • 粉末高速鋼由極細(xì)小的鋼粒粉末結(jié)合，熱處理后材料尺寸會(huì)較原先大一點(diǎn)，且各方向同時(shí)加大，變形量小。

  • 傳統(tǒng)高速鋼在熔煉過(guò)程中各元素分布不 均勻，當(dāng)熱處理與碳結(jié)合形成碳化物時(shí)，因分布位置不平衡而產(chǎn)生偏析。

  • 偏析現(xiàn)象

  • 粉末高速鋼各元素分布均勻，無(wú)偏析現(xiàn)象。

  • 存在部分少量非金屬夾雜物，成型后成份穩(wěn)定性較差。

  • 非金屬介在物

  • 粉末高速鋼每一顆鋼粒都經(jīng)過(guò)嚴(yán)格篩選，內(nèi)含的雜質(zhì)及非金屬物趨近于零，成型后成份很穩(wěn)定。

  • 同系種高速鋼，碳含量低，元素含量低，各元素與碳結(jié)合形成的碳化物少，耐磨性明顯不及粉末鋼。

  • 耐磨性

  • 粉末高速鋼的耐磨性明顯優(yōu)于傳統(tǒng)高速鋼，且顆粒細(xì)小均勻，沒(méi)有偏析，耐磨性依使用情形不同可增加2~5倍。

  • 傳統(tǒng)高速鋼內(nèi)部碳化物顆粒結(jié)晶粗大，組織偏析，韌性差。

  • 韌性

  • 粉末高速鋼結(jié)晶顆粒細(xì)致均勻，無(wú)方向性，韌性大大提高。

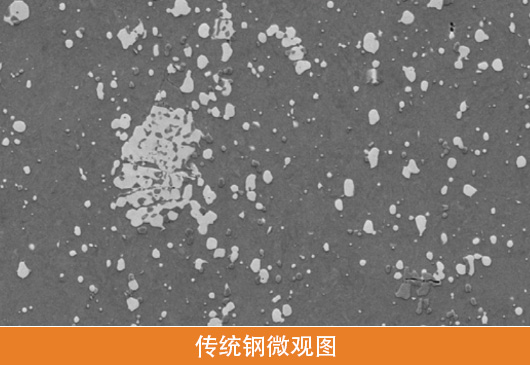

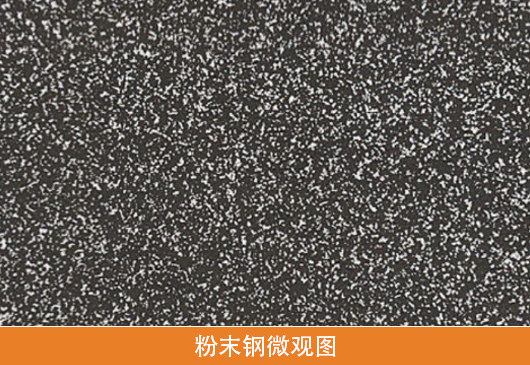

  • 金相圖對(duì)比

DSS特鋼集團(tuán)

-全局發(fā)展，提供一體化服務(wù)-

即刻溝通

18051854349

DSS粉末鋼典型應(yīng)用

企業(yè)相冊(cè)
