粉末高速鋼P(yáng)M2053

PM2053是一種高釩高耐磨和冷作超純凈粉末冶金合金工具鋼。結(jié)合了極高耐磨性和良好韌性，應(yīng)用于沖壓、粉末壓制、切削工具和螺桿等。




化學(xué)成份

C	Cr	Mo	W	Co	V
2.48	4.2	3.1	4.2	-	8.0


比較標(biāo)準(zhǔn)
●法  國(guó)：埃赫曼 ASP2005
●歐  洲： H S   4-3-8

特性：
●高耐磨性（僅次PM60）
●高抗壓強(qiáng)度
●韌性特優(yōu)
●均勻細(xì)致碳化物組織
●極佳的整體淬透性
●非常好的熱處理尺寸穩(wěn)定性
●非常好的抗回火軟化性

典型應(yīng)用：
●連續(xù)精密沖模
●沖切不銹鋼板或厚鐵板
●沖切硬化鋼板或冷軋鋼帶
●中碳鋼或高碳鋼的下料
●有玻纖的塑膠模、排線模，木工刀具
●紙刀、紡織刀、粉碎刀雙合金鋸帶，擠出機(jī)螺桿等。


供貨形態(tài)：

● 盤 元              ● 帶 材
● 圓 鋼              ● 板 材
● 圓 盤               ● 鍛 件
● 扁&方鋼
供貨表面形態(tài)： 拉拔、磨光、剝皮、粗 機(jī)加工、冷軋、熱軋。

熱處理:
●退火：在保護(hù)氣體內(nèi)，在850-900°C的溫度下軟退火3小時(shí)，然后每小時(shí)緩冷10°C至700°C，隨后空冷。
●去應(yīng)力：在600°C到700°C之間去應(yīng)力約2小時(shí)，隨后緩冷至500°C。
●淬火：在 保 護(hù) 氣 體內(nèi) 淬火， 在 450-500°C 和 850-900°C下分 2 步預(yù)熱，在所需硬度適 宜 的 溫 度 下 奧 氏 體 化 。 緩 冷 至 40 - 50°C。
●建議在560°C的溫度下3次回火，每次至少1個(gè)小時(shí)，回火之間，冷卻至室溫（25°C）。

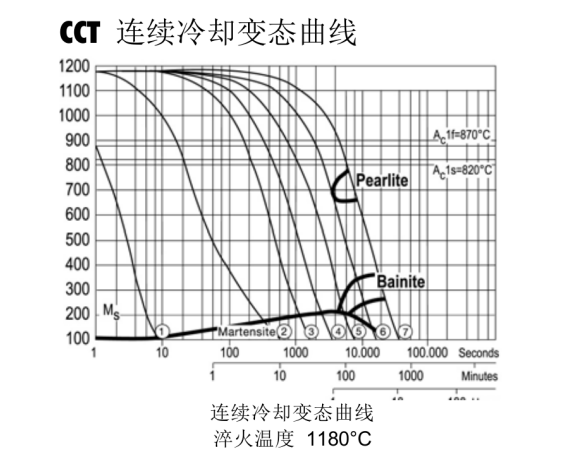

淬火指導(dǎo)








加 工:

PM2053可進(jìn)行如下加工：
機(jī)加工（磨削、車削、銑削）
拋光
塑性成型
電火花加工
焊接（特殊工序，包括預(yù)熱及基底材料的焊補(bǔ)材料）

磨 削:磨削的過(guò)程中，局部加熱會(huì)改變硬度，必須避免。砂輪生產(chǎn)商可以就砂輪選擇給出建議。

表面處理:這種鋼號(hào)是PVD（物理涂層）和CVD(化學(xué)涂 層 ) 的 良好 基 底材 料 。如 果 需要 氮化，建議采用2-15 µm的滲層厚度，此外如果需要，這種鋼號(hào)也可以蒸汽回火。

性 能:

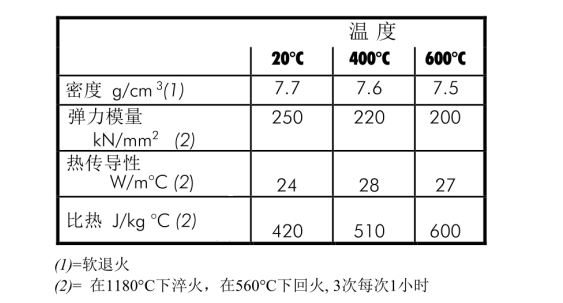

物理屬性

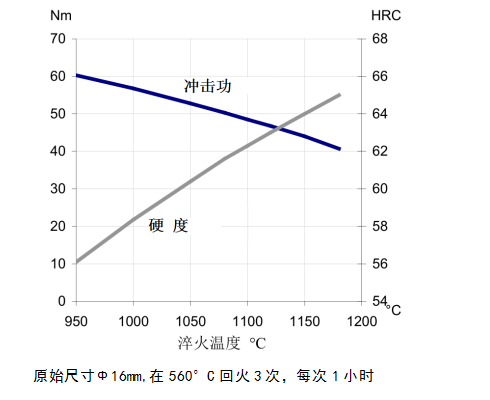

沖擊強(qiáng)度

原始尺寸Ф16mm,在560°C回火3次，每次1小時(shí)

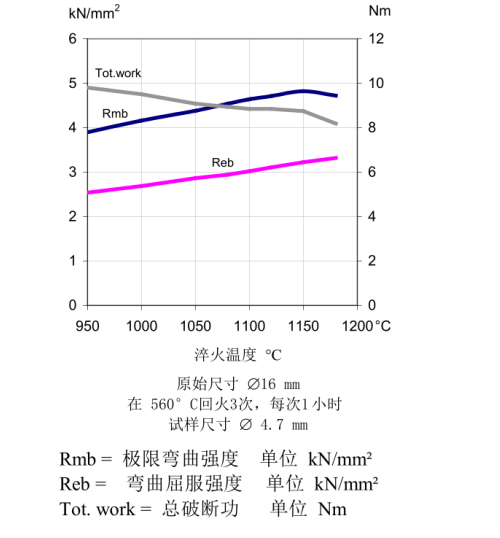

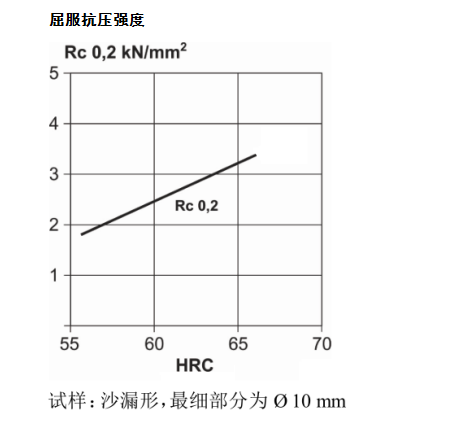

4點(diǎn)彎曲強(qiáng)度
