PM23是一種鉻鉬鎢釩合金高速鋼,廣泛用于生產(chǎn)高性能的切削工具,工業(yè)模具及冷軋的軋輥等。
化學(xué)成份
C |
Cr |
Mo |
W |
Co |
V |
1.28 |
4.1 |
5.0 |
6.4 |
- |
3.1 |
比較標(biāo)準(zhǔn)
●法 國(guó):埃赫曼 ASP2023
●奧地利:博 樂(lè) S790
●瑞 典:一勝百 ASP23
●日 本: JIS SKH53
●美 國(guó):熔爐斯伯M3:2
●德 國(guó): W.Nr. 1.3395
特性:
●高耐磨性(抗磨粒磨損)
●高抗壓強(qiáng)度
●極高的韌性
●均勻細(xì)致碳化物組織
●極佳的整體淬透性
●非常好的熱處理尺寸穩(wěn)定性
●非常好的抗回火軟化性
典型應(yīng)用:
●精密沖壓,中碳鋼或高碳鋼的下料
●沖切硬性材料,如硬化鋼板或冷軋鋼帶
●切削工具,如齒輪加工工具、鉆孔、滾刀、絲錐、拉刀等
●受到磨粒磨損的塑料模具
●塑料成型機(jī)的零件,如: 螺桿、料筒、噴嘴、注射頭、單向抑反環(huán)形閥、制粒刀、粉碎刀等。
●半導(dǎo)體IC模具、如封裝模、滑塊等。
●牙板、滾絲輪、軋輥、冷擠壓
供貨形態(tài):
● 盤(pán) 元 ● 帶 材
● 圓 鋼 ● 板 材
● 圓 盤(pán) ● 鍛 件
● 扁&方鋼
供貨表面形態(tài): 拉拔、磨光、剝皮、粗 機(jī)加工、冷軋、熱軋。
熱處理:●退火:在保護(hù)氣體內(nèi),在850-900°C的溫度下軟退火3小時(shí),然后每小時(shí)緩冷10°C至700°C,隨后空冷。
●去應(yīng)力:在600°C到700°C之間去應(yīng)力約2小時(shí),隨后緩冷至500°C。

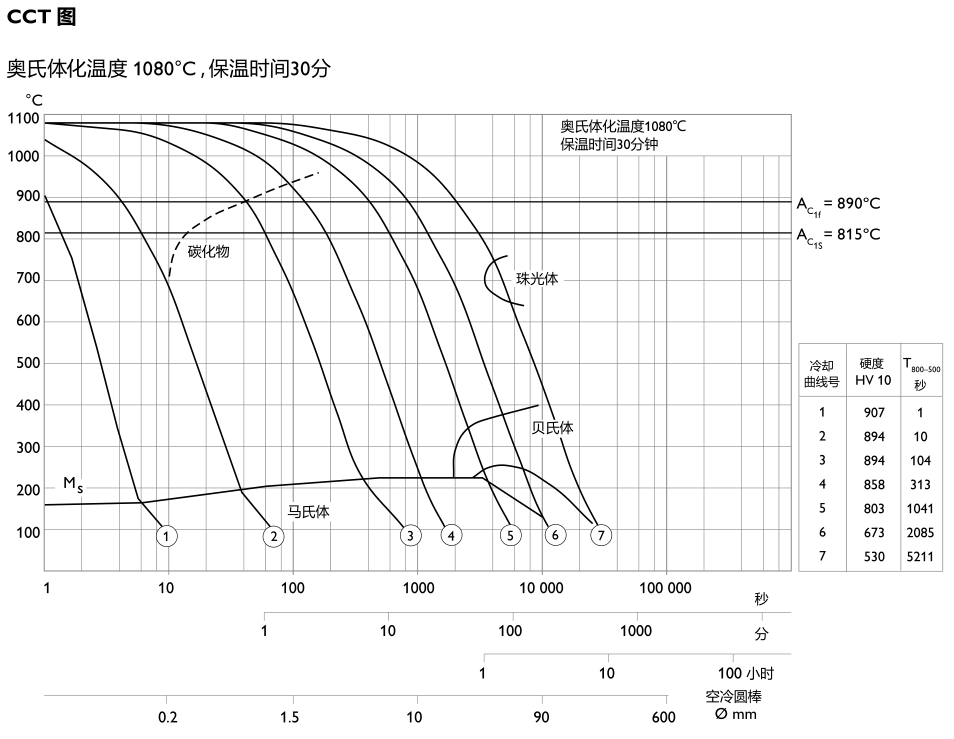

●淬火:在 保 護(hù) 氣 體內(nèi) 淬火, 在 450-500°C 和 850-900°C下分 2 步預(yù)熱,在所需硬度適 宜 的 溫 度 下 奧 氏 體 化 。 緩 冷 至 40 - 50°C。
●建議在560°C的溫度下3次回火,每次至少1個(gè)小時(shí),回火之間,冷卻至室溫(25°C)。

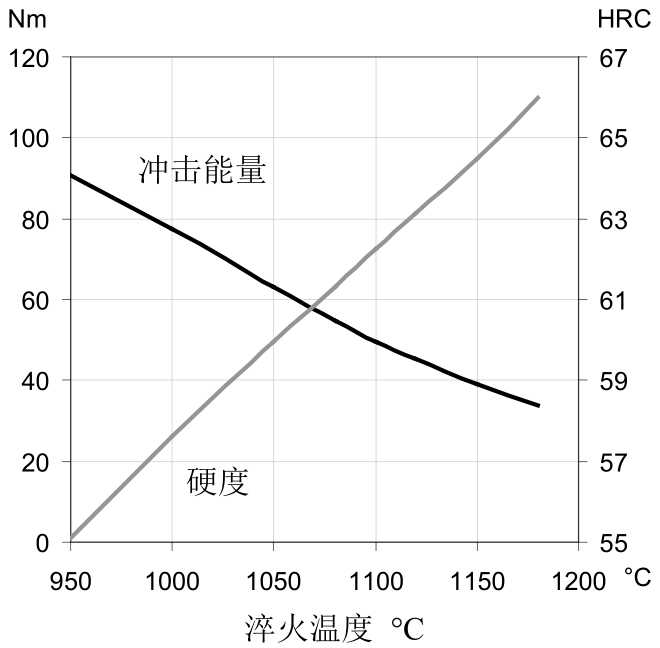

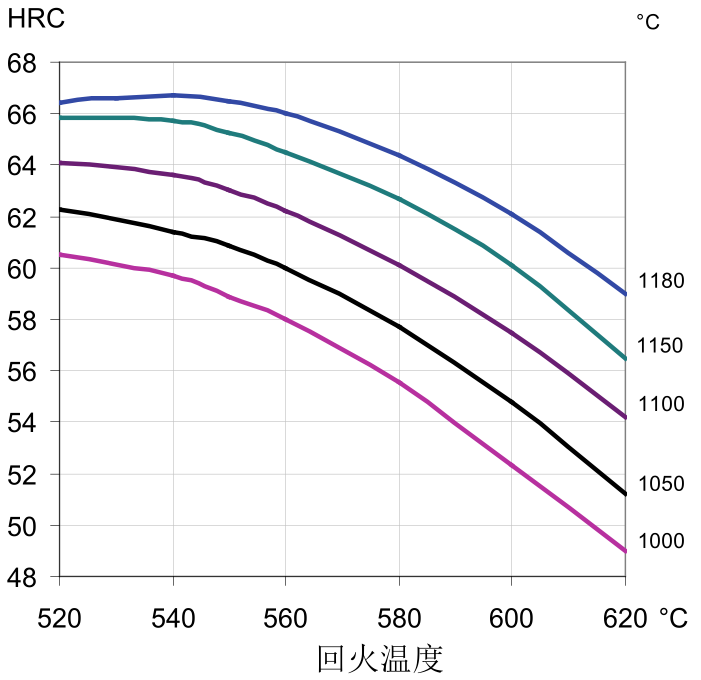

淬火指導(dǎo) 淬火后的硬度,回火3次每次1小時(shí) 加 工:
PM23可進(jìn)行如下加工:
機(jī)加工(磨削、車(chē)削、銑削)
拋光
塑性成型
電火花加工
焊接(特殊工序,包括預(yù)熱及基底材料的焊補(bǔ)材料)
磨 削:
磨削的過(guò)程中,局部加熱會(huì)改變硬度,必須避免。砂輪生產(chǎn)商可以就砂輪選擇給出建議。
表面處理:
這種鋼號(hào)是PVD(物理涂層)和CVD(化學(xué)涂 層 ) 的 良好 基 底材 料 。如 果 需要 氮化,建議采用2-15 µm的滲層厚度,此外如果需要,這種鋼號(hào)也可以蒸汽回火。

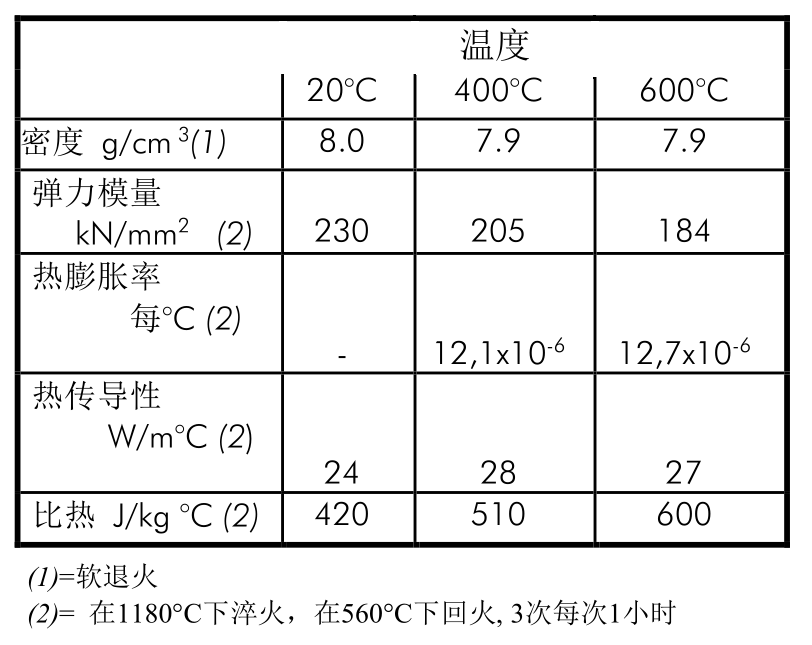

性 能:物理屬性

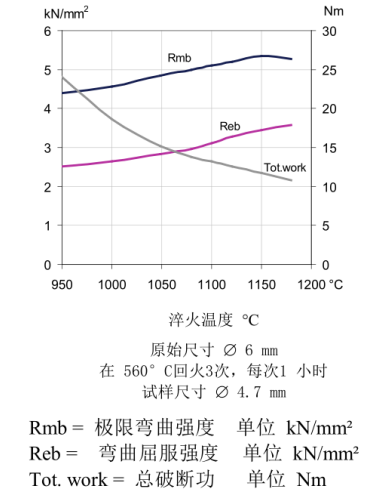

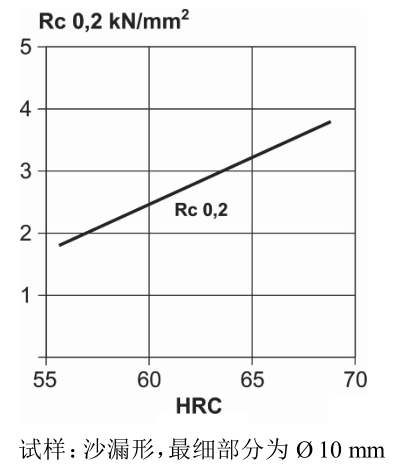

原始尺寸9x12mm,在560°C回火3次,每次1小時(shí) 4點(diǎn)彎曲強(qiáng)度 屈服抗壓強(qiáng)度
